什么是雙絞線

文章出處：www.0791zphs.com 作者：BCC玖泰電纜時間：2025-04-05 07:19:55 瀏覽量：返回上一頁

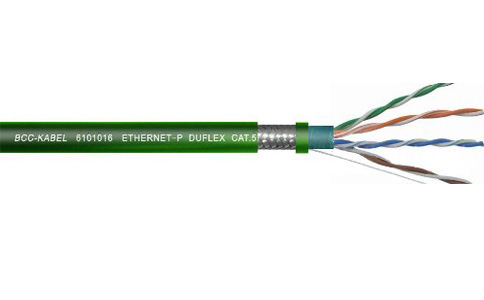

超五類拖鏈網線是雙絞線

什么是雙絞線？

雙絞線，也稱為雙絞電纜（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。

為什么要把二根線雙絞纏繞？

雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸的可靠性和穩定性，也能使信號傳輸的距離更遠。

這種相互纏繞改變了電纜原有的電子特性，不但可以減少自身的串擾，也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。

雙絞和非雙絞電纜到底有什么區別呢？

以8芯拖鏈電纜為例，一種情況就是8芯不分對單獨對絞，而是8芯直接總絞成纜，如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對，每對單獨按一定節距絞合之后，再把4對總絞成纜，如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線，就是8芯分為4對的雙絞電纜。

因此，在選擇電纜型號時，要知道是否需要雙絞電纜，使用了差分通訊技術的，就必須要選購雙絞電纜，否則可以選擇非雙絞電纜，畢竟雙絞電纜相對非雙絞電纜而言，成本要高出不少。

問
柔性電纜與軟電纜是什么關系？

答
柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
問
為什么高柔性拖鏈電纜耐彎曲次數越來越高？

答
高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種：第一種原因是技術的精進；第二種原因是電纜的拖鏈測試領域進行了細分，應用領域不同，電纜壽命不同；第三種原因是降低了測試條件。
